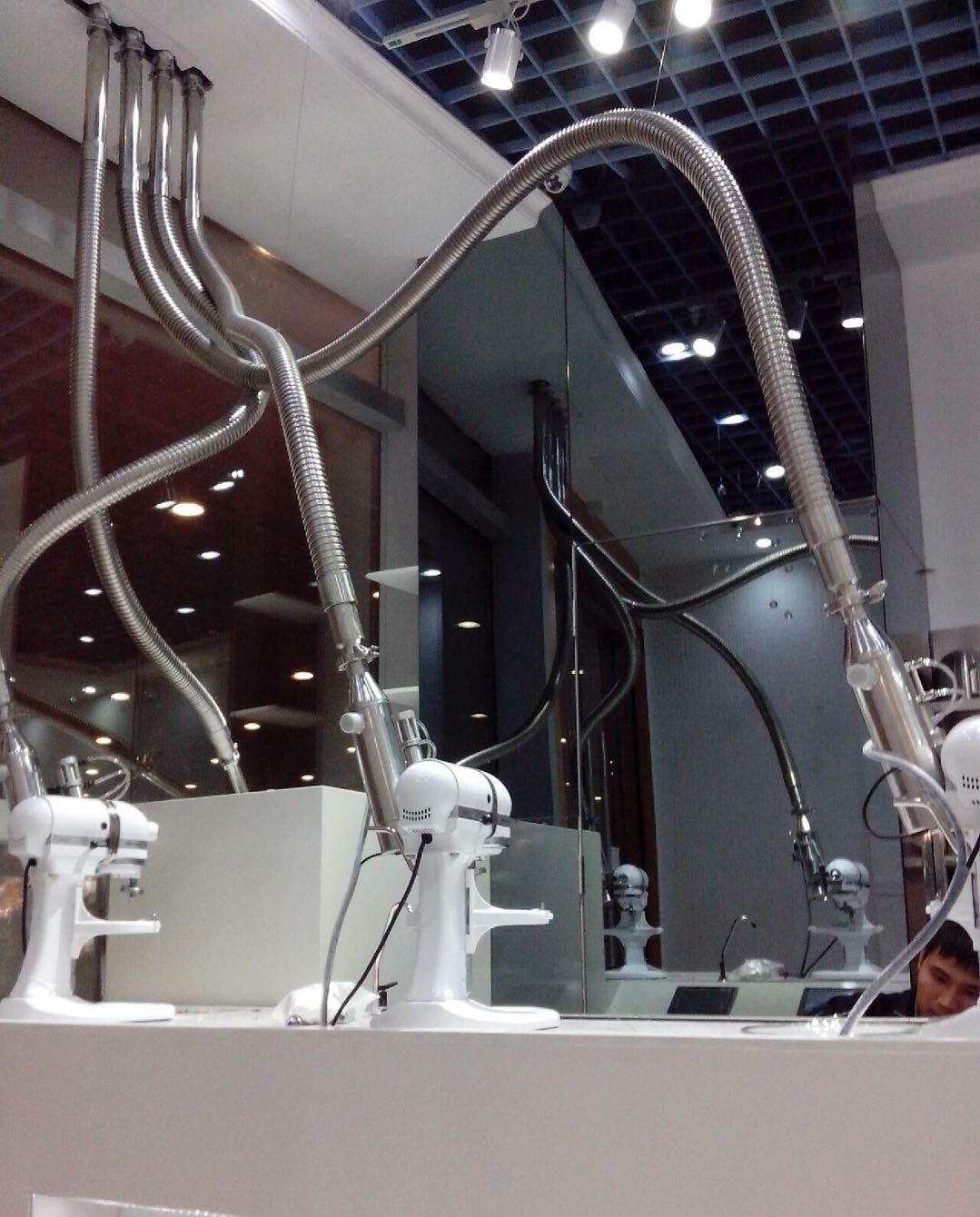

液氮真空軟管

型???????號??

DN10~DN100

參???????數??

工作壓力:根據用戶需要設計

設計溫度:-196℃/-270℃

工作介質:LO2、LN2 、LAr 、LH2

內、外管材質:SUS304

結構形式:高真空多層絕熱

夾層壓力:<0.004Pa

管道真空漏率:<2*10-10Pa L/S

產品詳情售后服務 聯系方式

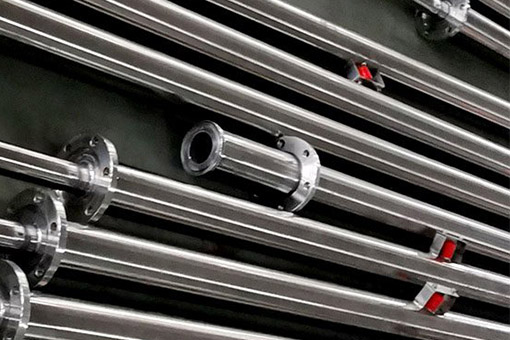

液氮低溫管道主要是用于液氮、液氫、液氧、等低溫液體輸送的常用低溫管道，主要結構采用304不銹鋼無縫管制造。在應用上分為兩種，用于干路管道鋪設的一般使用低溫硬管，在支路或者終端應用上一般使用低溫軟管。所以低溫管道一般分為硬管和軟管兩種。硬管的生產工藝主要是真空夾套和夾層保溫生產工藝，這樣大大提高了液氮管道和低溫管道的保溫性能。

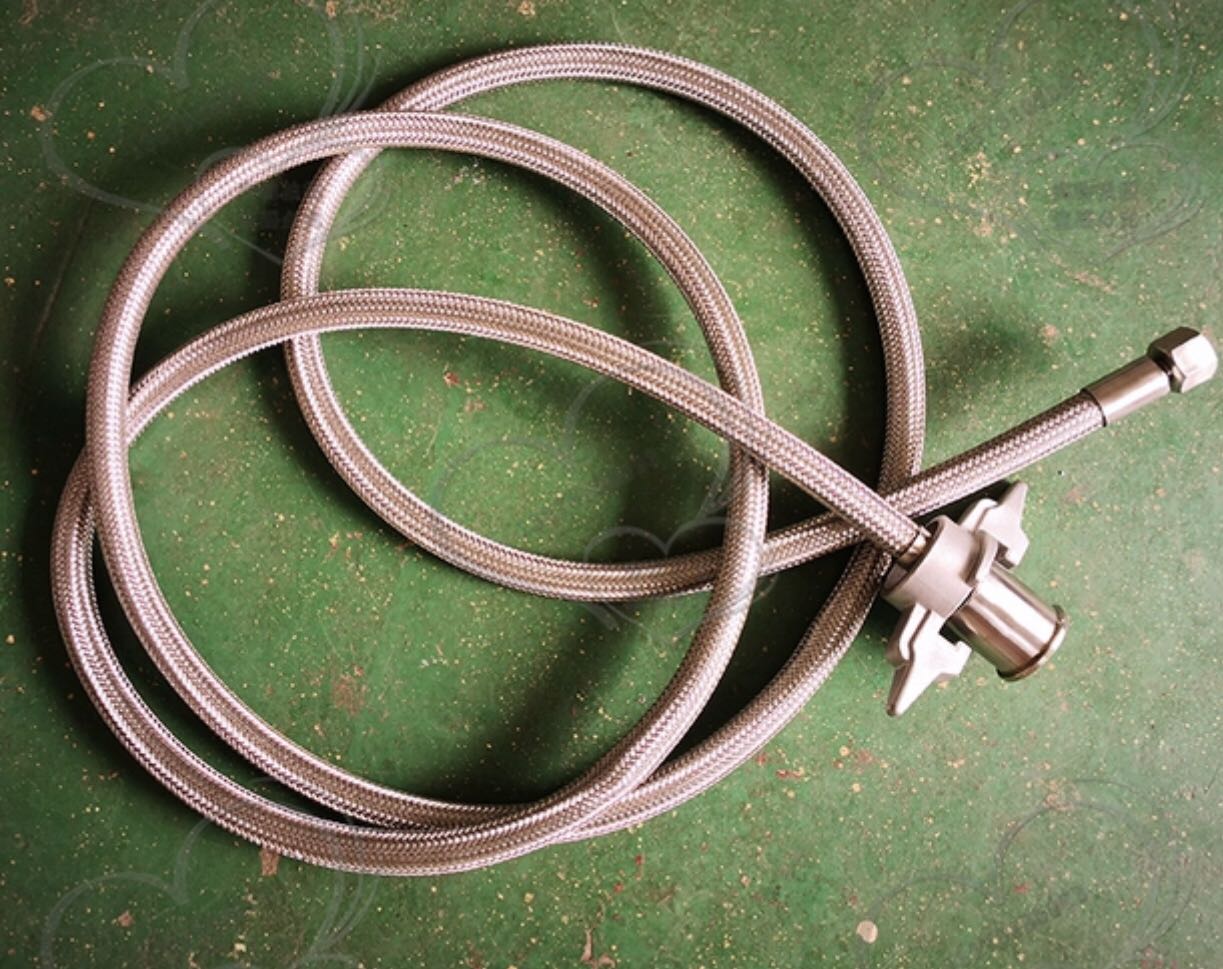

用于干路的低溫液體傳輸，包裝低溫液體傳輸?shù)挠行浴５蜏剀浌芤话闶褂貌讳P鋼波紋管制造，用于終端使用，拆卸方便，有真空軟管和普通保溫軟管兩種。使用不銹鋼波紋管制作，主要是為了做好低溫軟管的延展性和管路外部的伸縮補償，一般在低溫波紋軟管的外部再做一層不銹鋼纏繞層，保證其使用耐久度。

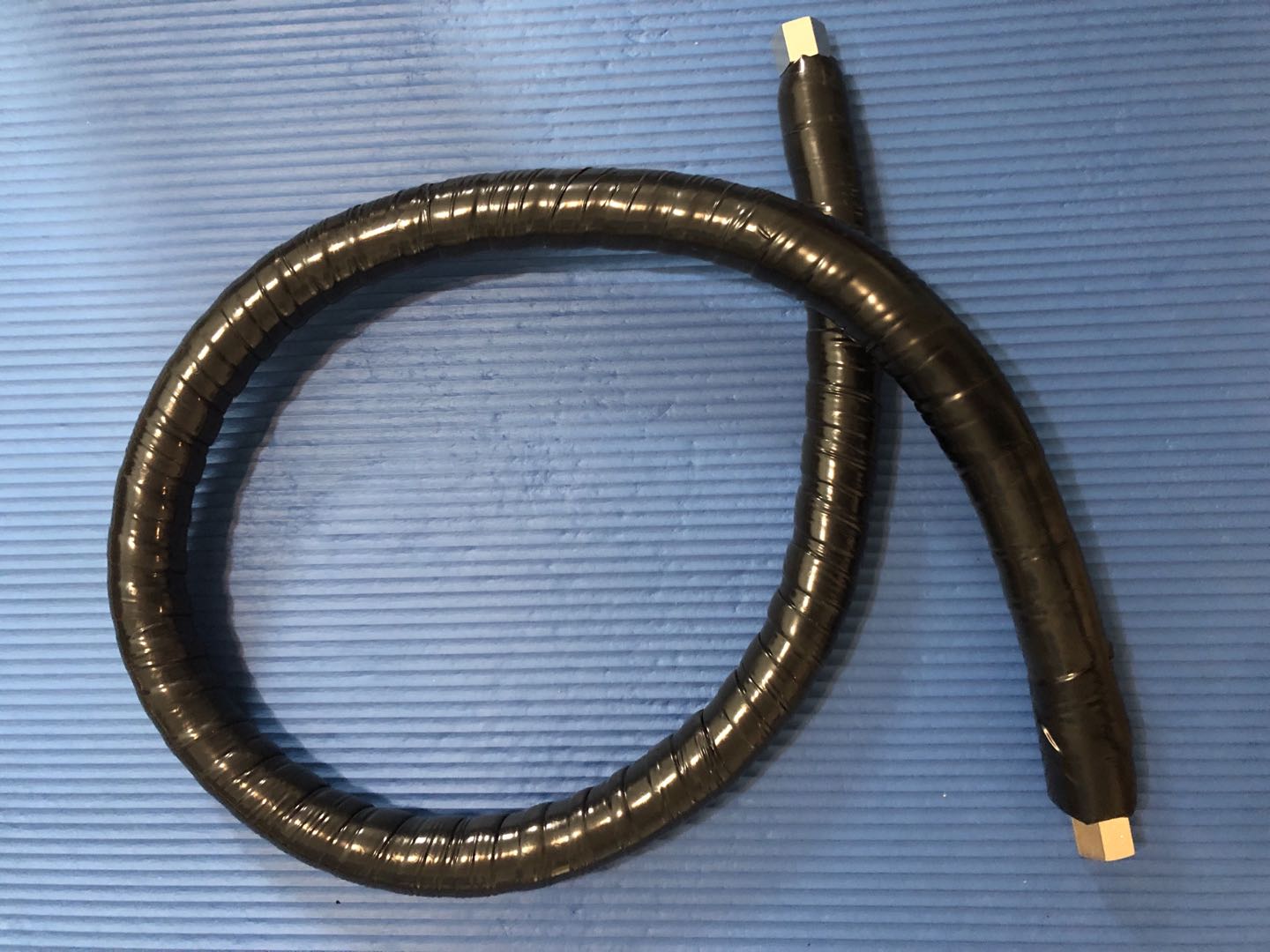

用途最為廣泛的是配套液氮罐及杜瓦瓶使用的液氮輸出使用的低溫管路、為各種深冷處理機補液的液氮低溫管道、為液氮低溫切削系統配套的帶噴頭的液氮低溫管路、以及整套的低溫補液系統配套的液氮管道系統等。這些常用的液氮低溫管道一般都配套使用的是普通液氮低溫軟管，采用保溫工藝制作，具有保溫性能，兩端接口拆卸方便，是最常用的應用方法。

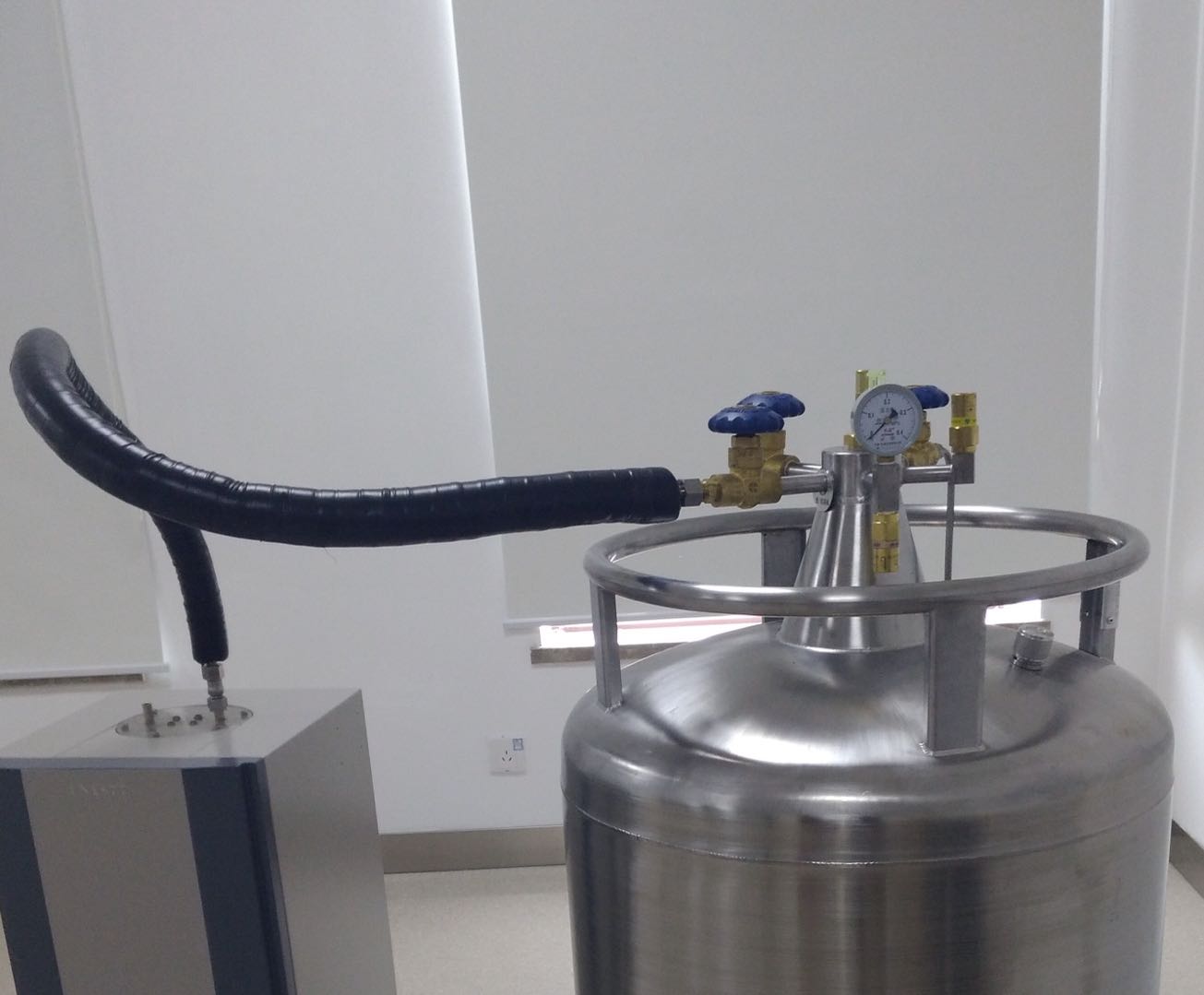

一般補液使用的杜瓦瓶或者液氮罐出口即標準CGA295接口，可直接凹口內螺紋液氮低溫軟管，液氮低溫軟管有保溫套裝提供保溫措施，軟硬度適中，方便拆卸，另一端接設備使用端：比如應用設備的入口電磁閥、干細胞庫的補液入口、深冷處理機液氮入口、液氮低溫切削系統、液氮低溫粉碎機、汽化器入口等。非標接口也可以提供轉接或者定制接頭。

使用真空低溫硬管或低溫軟管的干路管路，一般客戶接口會需要使用法蘭接口，根據客戶需求定制法蘭接口。

液氮低溫管道技術參數：

真空軟管系列
管道規格	通徑	DN10	DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100
	內管	10	20	20	25	32	40	50	65	80	100
	外管	34	40	52	64	84	84	104	125	150	185
工作壓力		根據用戶需要設計≤3.2MPa
設計溫度		-196℃/-270℃
工作介質		LO₂、LN₂ 、LAr 、LH₂
內、外管材質		SUS304
結構形式		高真空多層絕熱
夾層壓力		＜0.004Pa
管道真空漏率		＜2*10-10Pa L/S

真空硬管系列
管道規格	通徑	DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100	DN125	DN150
	內管	20	25	32	38	45	57	76	89	108	133	159
	外管	76	89	89	108	108	114	133	159	168	219	245
工作壓力		根據用戶需要設計
設計溫度		-196℃/-270℃
工作介質		LO2、LN2 、LAr 、LH2 、LNG
內、外管材質		06Cr19Ni10、SUS304 (可根據用戶要求選擇內管材質）
結構形式		高真空多層絕熱
夾層壓力		＜0.004Pa
管道真空漏率		＜2*10-10Pa L/S
